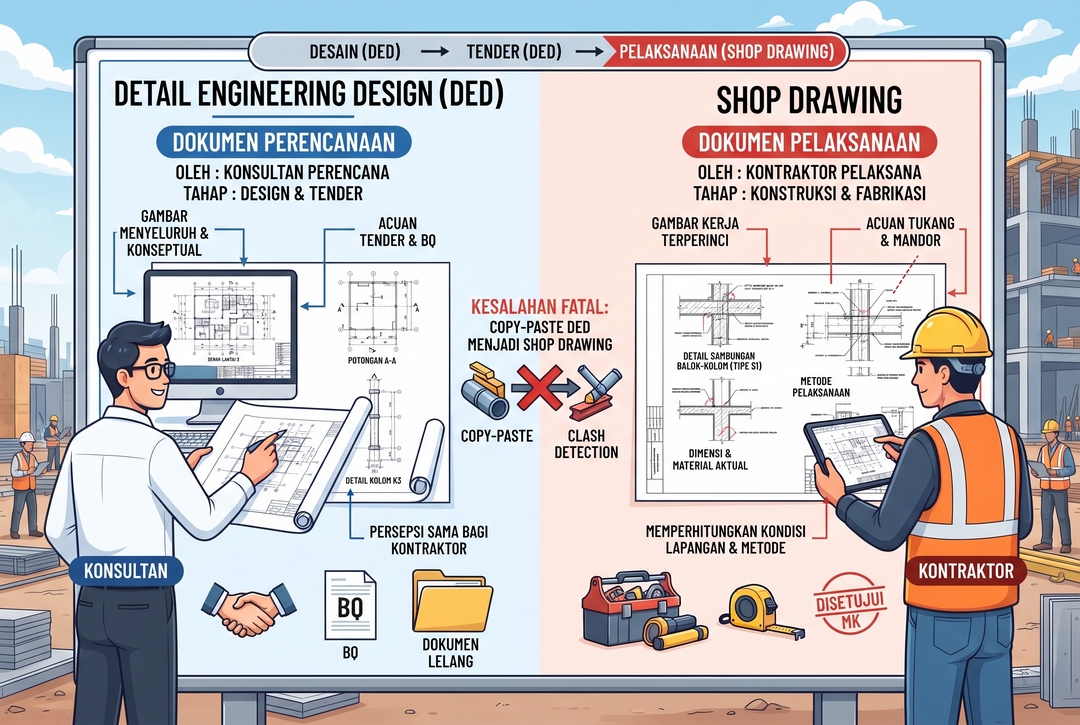

Dalam dunia konstruksi, sering kali terjadi kerancuan antara dua jenis dokumen gambar teknik yang sangat krusial: Detail Engineering Design (DED) dan Shop Drawing. Meskipun sama-sama memuat detail teknis bangunan, keduanya lahir pada fase yang berbeda, dibuat oleh pihak yang berbeda, serta memiliki fungsi dan filosofi yang jauh bertolak belakang.
Mengetahui perbedaan ini sangat penting agar tidak terjadi kesalahan fatal dalam estimasi biaya maupun pelaksanaan di lapangan. Berikut adalah ulasan mendalam mengenai perbedaan prinsipil antara DED dan Shop Drawing.
1. Definisi dan Pihak Pembuat
- DED (Detail Engineering Design): Merupakan dokumen gambar perencanaan yang dibuat oleh Konsultan Perencana pada tahap design (perencanaan). Gambar ini menjadi cetak biru menyeluruh dari sebuah bangunan sebelum proyek dilelang atau dikerjakan.
- Shop Drawing: Merupakan gambar kerja terperinci yang dibuat oleh Kontraktor Pelaksana pada tahap pelaksanaan konstruksi. Gambar ini menterjemahkan desain konseptual/DED ke dalam bahasa teknis konstruksi praktis di lapangan.
2. Tujuan dan Filosofi Pembuatan
DED: Dasar Penawaran dan Kesamaan Persepsi Tender
DED dibuat dengan pemikiran bahwa dokumen ini akan menjadi dasar bagi kontraktor peserta tender untuk mengajukan penawaran harga. Oleh karena itu, prinsip utama DED adalah:
- Lengkap dan Komprehensif: Semua item pekerjaan dalam pelaksanaan nanti harus sudah tergambar, termasuk detail-detail khususnya.
- Kesamaan Persepsi (Equal Perception): DED harus cukup jelas dan detail agar semua kontraktor peserta tender dapat menghitung volume dan biaya secara objektif dalam persepsi yang seragam.
- Paket Dokumen: DED tidak berdiri sendiri, melainkan berjalan berdampingan dengan Bill of Quantities (BQ) dan Rencana Kerja dan Syarat-syarat (RKS).
Shop Drawing: Panduan Eksekusi Lapangan Tanpa Tanda Tanya
Sebaliknya, Shop Drawing dibuat oleh kontraktor dengan pemikiran bahwa gambar ini akan menjadi dasar pelaksanaan di lapangan sedetail mungkin. Prinsip utama Shop Drawing meliputi:
- Kepastian Dimensi, Material, dan Metode: Shop drawing menampilkan dimensi aktual, spesifikasi material yang akan digunakan (yang sudah disetujui), serta metode pemasangan/konstruksi.
- Menjawab Segala Keraguan: Semua pertanyaan atau potensi konflik di lapangan (misalnya clash antara struktur dan MEP) sudah harus tertera dan terselesaikan di dalam gambar ini.
- Sinkronisasi Dokumen Lain: Meskipun sangat detail, shop drawing tetap mengacu pada dokumen pendukung lainnya, terutama Metode Kerja yang disetujui.
3. Perbedaan Mendasar Berdasarkan Prinsip Proses & Penggunaan
| Aspek Pembeda | Detail Engineering Design (DED) | Shop Drawing |
|---|---|---|
| Fase Proyek | Tahap Perencanaan (Design Stage) | Tahap Pelaksanaan (Construction Stage) |
| Pembuat | Konsultan Perencana | Kontraktor Pelaksana |
| Fungsi Utama | Acuan tender, perhitungan volume (BQ), dasar penawaran harga, dan acuan RKS. | Acuan kerja fisik di lapangan, panduan tukang/pelaksana, dan koordinasi antar-disiplin. |
| Sifat Gambar | Standar desain normatif yang merangkum seluruh kebutuhan teknis proyek secara menyeluruh. | Sangat spesifik, memperhitungkan kondisi aktual lapangan, toleransi struktur, dan detail pabrikasi. |
| Persetujuan | Disetujui oleh Pemberi Tugas (Owner) sebagai produk perencanaan akhir. | Diperiksa dan disetujui oleh Konsultan Manajemen Konstruksi (MK) / Pengawas sebelum dieksekusi. |
4. Kesalahan Fatal: Meng-copy DED Menjadi Shop Drawing
Salah satu pelanggaran prosedur yang masih sering ditemukan di lapangan adalah kontraktor membuat shop drawing hanya dengan menjiplak/meng-copy gambar DED, menambahkan sedikit detail minor, lalu mengajukannya ke Konsultan MK untuk langsung didistribusikan ke lapangan.
Ini adalah kesalahan besar (fatal error) karena beberapa alasan:
- DED Bersifat Makro/Konseptual: DED dirancang secara umum untuk keperluan perizinan dan tender. Sering kali ukuran, koordinat, atau detail sambungan di DED masih bersifat teoretis dan belum memperhitungkan kondisi eksisting di lapangan serta metode kerja aktual kontraktor.
- Menghilangkan Peran Rekayasa Kontraktor: Pembuatan shop drawing menuntut kontraktor melakukan engineering review (kajian teknis) untuk memastikan bahwa desain tersebut bisa dibangun (constructability). Jika hanya copy-paste DED, potensi terjadinya kegagalan konstruksi, rework (bongkar pasang), atau clash (misalnya pipa menabrak balok beton) di lapangan akan sangat tinggi.
- Belum Tentu Sesuai Material dan Metode Kerja yang akan Dilaksanakan: Shop drawing harus mencerminkan dimensi spesifik dari material atau produk brand yang benar-benar akan didatangkan ke proyek (disetujui material approval), sementara DED biasanya bersifat generik.
Kesimpulan
DED dan Shop Drawing adalah dua dokumen yang saling melengkapi namun memiliki kedudukan yang berbeda esensial. DED adalah janji desain dari perencana kepada owner dan acuan finansial bagi peserta tender, sedangkan Shop Drawing adalah komitmen teknis dari kontraktor untuk mewujudkan desain tersebut secara nyata, aman, dan presisi di lapangan di bawah kontrol Konsultan MK.
Memahami perbedaan prinsip ini akan memastikan siklus proyek berjalan tertib, mulai dari estimasi biaya yang akurat hingga eksekusi konstruksi yang minim masalah.
